Fenstersanierung (Variante 1)
GAULHOFER – Energyline
- Mit ENERGYLINE führt Gaulhofer eine neue Generation am Kunststoff Fenstermarkt ein. Dieses neue Kunststoff Fenster vereint höchste Wärmedämmung und perfekte Optik, womit Gaulhofer genau am Puls der Zeit liegt.
- Energiesparen (Im Foto rechts fehlt die Dämmung im Profil!)
Das Thema “Energiesparen” ist heute aktueller den je und beeinflußt maßgeblich den Bau bzw. die Sanierung von Gebäuden. Vor allem der Umwelt zu liebe, sind wir alle angehalten, so wenig Energie wie möglich zu verschwenden und nach immer besseren technischen Lösungen zu suchen. Deshalb steht das neue ENERGYLINE für optimierten Wärmeschutz und hilft Ihnen ausserdem beim Sparen. Durch Kostenersparnisse mit Hilfe von Förderungen und deutlich reduzierte Heizkosten, wird nicht nur die Umwelt, sondern auch Ihr Haushaltskasse geschont. - Technik
Eine Bautiefe von 90 mm und jeweils Sechs Isolierkammern im Blendrahmen und Flügel, sichern Ihrem Zuhause Behaglichkeit und Wohnkomfort in allen Jahreszeiten.
ENERGYLINE ist schon im Standard mit der 3-fach Top Wärmeschutz Verglasung G96 (Ug=0,6 W/m²K), ausgestattet und erzielt den hervorragenden U-Wert von Uw=0,81 W/m²K, sowie einen Schallschutz-Wert von 34 dB. mehr
Was ein Fenster Wert ist, erkennt man anden Werten
Var. | - | Ausstattung | - | Verglasung | - | Wert Ug | - | Wert Uw* | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
V1 | - | Blendrahmen Standard | - | G96 Polar-3 Scheiben | - | 0,6 W/mk | - | 0,81 W/mK | |||||
V2 | - | Blendrahmen Dämmprofil | - | G96 Polar-3 Scheiben | - | 0,6 W/mk | - | 0,79 W/mK | |||||
V3 | - | Blendrahmen Dämmprofil | - | G96 Polar-3 Scheiben | - | 0,5 W/mk | - | 0,72 W/mK | |||||
V4 | - | Blendrahmen Dämmprofil | - | G96 Polar-4 Scheiben | - | 0,3 W/mk | - | 0,61 W/mK |
*) Uw = Wärmedurchgangskoeffizient des Fensters gilt nur für das normierte Prüffenster 1-flg. 1230 × 480mm.
- V3: Für diese Glas – Rahmen Kombination haben wir uns entschieden, jedoch mit der Modifikation – die Armierung des Rahmens nicht in Stahl sondern in GFK* zu nehmen. Stand: 16.06.2009)
- V4: Die 4-Scheiben-Verglasung ist nicht lieferbar (Stand: 01.2009)
*) = genauere Info folgt
Ausführender Handwerksbetrieb:
Fa. MARTIN Gestaltung – Gestaltung im Handwerk
Martin Schilling Schreinermeister
Dr. Nebel-Str. 7; 86169 Augsburg
Tel: 0821-709278
Fax: 0821-7499703
martin-gestaltung@gmx.de
Folgende Fragen müssen noch geklärt werden:
- Wie sieht das Detail des Fenstersturzes (mit Raffstore) aus?
- Wie werden die Fenster montiert? Im EG im Bereich der Terrasse werden die Fenster “putzbündig” gesetzt. Im EG Wohn- und Esszimmer und 1. OG Wohnzimmer werden die Fenster in der Ebene gesetzt dass die Raffstores in der Dämmung (WDVS) sitzen. Hier wird ein Detail gezeichnet um das HASIT Schürzenelement einzupassen. Da wir von einer Dämmstärke von 24cm sprechen, wird das hier kein Problem sein.
Sanierungsbeschreibung:
- 28.07.2009 Heute habe wir mit Hr. Schilling intensiv das Detail Außenjalousien (Raffstoren) besprochen, an der West- und Südseite werden für wind- und sonnengesteuerte Raffstore der Fa. arabella Sonnenschutztechnik GmbH Typ AR 80 M verbauen.

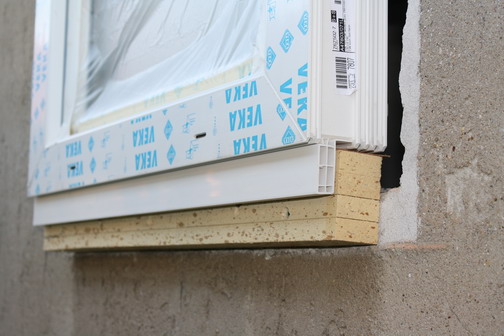

- 25.07.2009 Alle Fenster an West- und Nordseite und die beiden kleine Dachspitzfenster werden vor das Mauerwerk gesetzt (montiert) genauer gesagt, das Fenster sitzt in der Dämmebene. Um hier nicht irgendeine Speziallösung (SFS intec Montagekonsole JB-DK) zu benötigen, ist nach meiner Meinung bei Bimsmauerwerk bzw. Lochsteinmauerwerk sowieso schwer zu montieren, werden wir eine DOSTEBA Fensterbohle aus purenit (mehrfach verleimten Polyurethan Recycling Bauplatten) einsetzen.
Mehr dazu unten in der Bildgalarie… - 23.06.2006 Stückliste für Fensterbohle:
> EG – Raum: Kammer – Fensterbreite: 800mm
> EG – Raum: Bad – Fensterbreite: 900mm
> EG – Raum: Küche – Fensterbreite: 2405mm
> 1.OG – Raum: Schlafzi. – Fensterbreite: 1160mm
> 1.OG – Raum: Kammer – Fensterbreite: 1157mm
> 2.OG – Raum: Dachspitz – Fensterbreite: 610mm
> 2.OG – Raum: Dachspitz – Fensterbreite: 610mm
Klicken Sie einfach auf ein Bild, so kommen Sie in die Galarie-Ansicht.
Info: Wenn Sie mit der Maus (Hand) ein paar Sekunden auf dem Bild bleiben wird Ihnen die Beschreibung angezeigt.
Download (öffenl. Bereich...)
... einfach auf die Datei klicken!
Die Ausführung...
... die Foto-Doku
***********************************************************
Fenstersanierung (Variante 2 - wird nicht ausgeführt!)
NESTLE Fenstersystem Novum K1
Energiespar-Fenster mit Zwischen-Jalousie
ANMERKUNG: Leider ist das Novum K1 ca. 3x so teuer wie die oben beschriebene Alternative (V3) von Gaulhofer, somit steht das für uns in keiner Relation und wird nicht umgesetzt, wir können von diesen Preis-/Leistungsverhältnis nur abraten.
- Fensterbeschreibung:
- Holz-Aluminium-Fenster mit vorgesetztem 8 mm ESG und zwischenliegender Jalousie.
- Sehr hoher Wärme- und Schallschutz
- Drei Dichtungsebenen, dadurch sehr hohe Dichtheit gegen Schlagregen und Wind.
- Aluminium-Rahmen kann dreiseitig überdämmt werden. Fast nur Glasfläche sichtbar.
- Hoher Design-Anspruch für moderne Architektur.
- Wetterschutz durch vorgelagerte Sicherheitsglasscheibe.
- Hagelsicher durch Sicherheitsglas.
- Vorsatzglas schwenkbar, patentiertes Befestigungssystem mit fischer Zykon-Plattenanker.
- Nach aussen zur Wetterseite eine einzige glatte Fläche – schnell und einfach zu reinigen (Keine Schmutzkanten und Ecken), mehr
